Действующий путевой светофор

#1 Сообщение pavlo » Чт мар 15, 2018 9:03 pm

Здравствуйте!
Давно уже сделал в ЛДД светофоры с использованием деталей техника,
но все никак не мог собраться выложить ибо нужно было проверить возможность
размещения в них светодиодов, а руки никак не доходили, а тут брат ошибочно
купил набор светодиодов не того размера (3 мм вместо 5 мм), вот тогда я и решил
сделать светофор из реальных деталей, ведь именно таких маленьких светодиодов
мне и не хватало для реализации. Еще не хватало нескольких маленьких деталей -
круглая плата 1х1 с отверстием (чтобы провода провести), в итоге я решился на
порчу деталей и прожег в них необходимые отверстия раскаленным шилом.

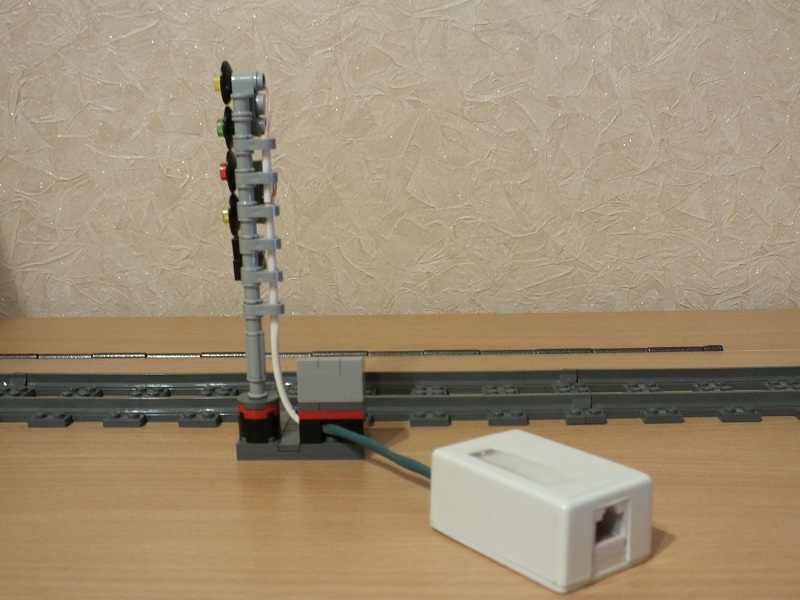

В итгоге получилось вот так:

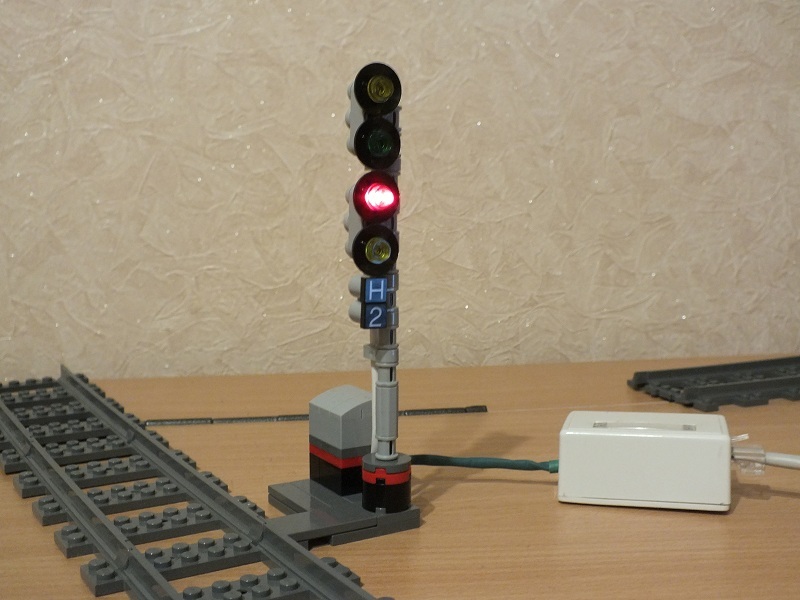

Светофор я пытался смоделировать выходной на второстепенном пути нечетной
горловины (буква Н на табличке).

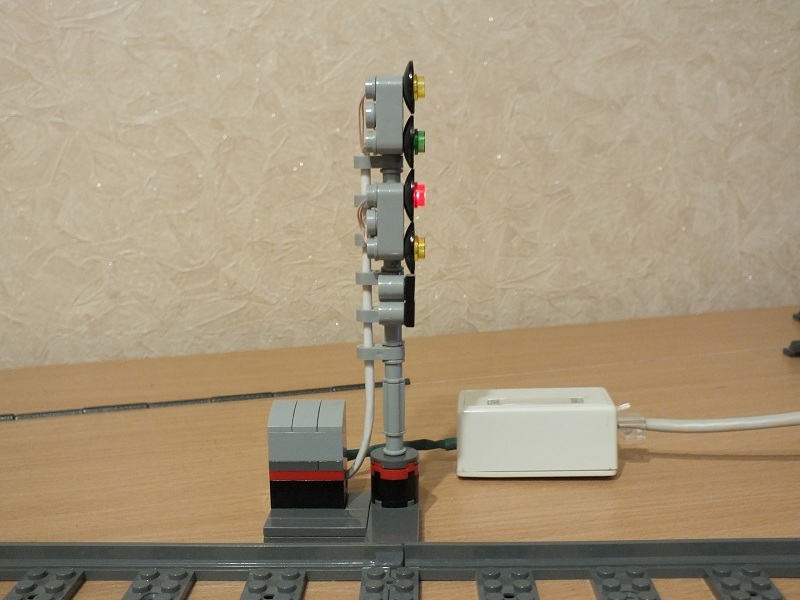

Управление осуществляется платой с микроконтроллером (Arduino), светофор
может подавать сигналы:
- зеленый
- красный
- желтый
- два желтых
- а также различные комбинации вышеперечисленных сигналов в том числе с миганием

Светофор и шкаф я старался сделать в традиционных для РЖД цветах,
правда в виду отсутствия некоторых деталей определенных цветов не получилось
сделать правильную последовательность полос.

Конечно желательно бы термоусадочную трубку не белого, а серого цвета - в
тон мачте и лестнице, ну и конечно же зеленая часть провода и коробка с розеткой
должны быть под столом (если дело дойдет до создания макета станции...).

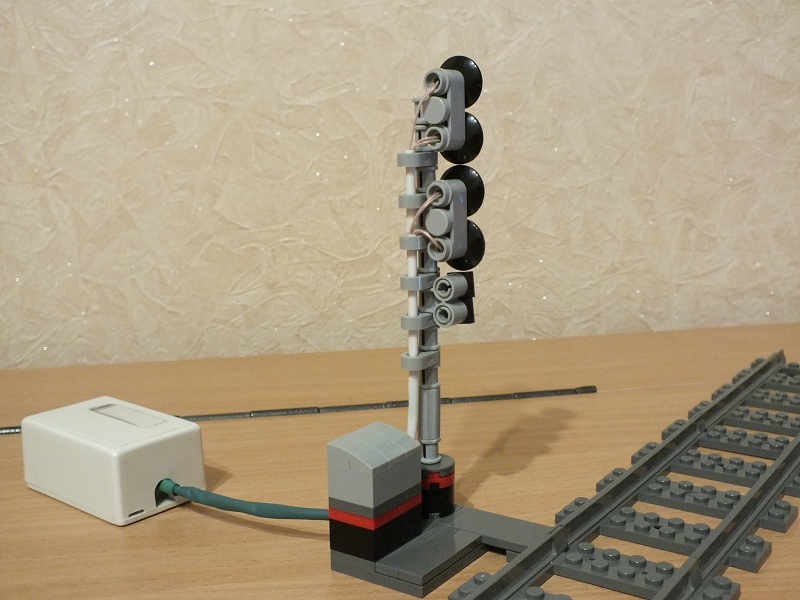

Электрическая схема довольно простая:
- к диоду припаяны провода МГТФ
- провода проложены в термоусадочной трубке к имитации шкафа
- далее провода идут в коробку розетки Ethernet
- в коробке минусовые провода объединяются в один
- на плюсовые провода установлены ограничительные резисторы
- в коробку вставляется провод, который уже идет на плату управления
Итого имеем 5 проводов от микроконтроллера к светофору, в планах сделать
еще дополнительно карликовый маневровый - тогда будет 7 проводов
(розетка и кабель Ethernet имеют по 8 контактов и проводников)...

Есть также мысль сделать шину последовательной передачи данных:
- розетку заменить на аналогичную с 2 гнездами (вход и выход);
- в розетку установить сдвиговый регистр для преобразования последовательности
импульсов в комбинацию сигналов.
Это позволит соединять бесконечное число светофоров последовательно и управлять
ими посредством одного микроконтроллера.
Получается по сути шина данных, в которую можно объединить не только светофоры,
но и стрелки, шлагбаумы, освещение и т.д.

k100m
Супермодератор
Сообщения: 3730
Награды: 7
Контактная информация:

За 1 место в конкурсе За 2 место в конкурсе За 3 место в конкурсе Помощь в фестивале DoubleBrick
Участник Фестиваля DoubleBrick Участник НТС

Re: Действующий путевой светофор

#2 Сообщение k100m » Пт мар 16, 2018 1:25 am

Очень здорово, только мачта жирная больно. На мой взгляд, оптимальная толщина мачты светофоров — техник-ось. Но тут возникнут сложности с маскировкой проводов.

pavlo
Сообщения: 1032

Re: Действующий путевой светофор

#3 Сообщение pavlo » Пт мар 16, 2018 2:18 pm

k100m писал(а):Очень здорово, только мачта жирная больно. На мой взгляд, оптимальная толщина мачты светофоров — техник-ось. Но тут возникнут сложности с маскировкой проводов.
Тут как обычно вопрос масштаба, который, как мы все уже давно убедились, является для моделей из лего риторическим...

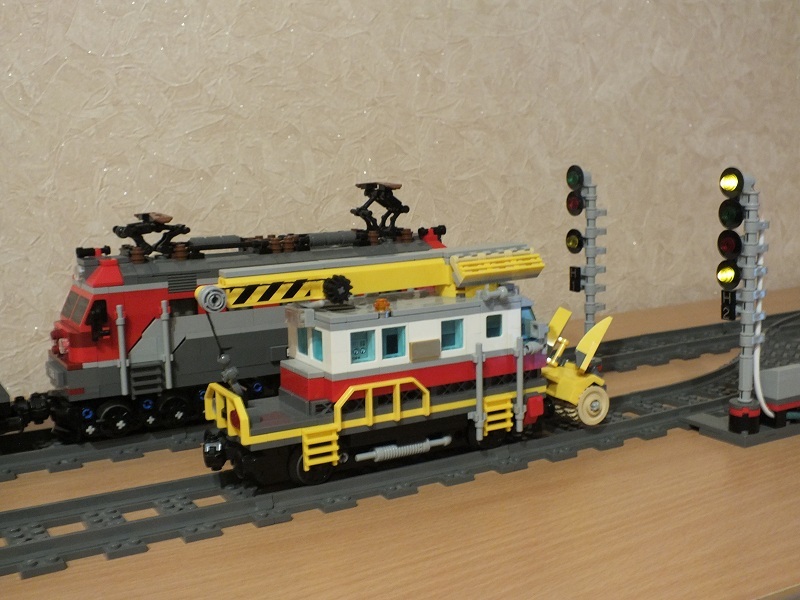

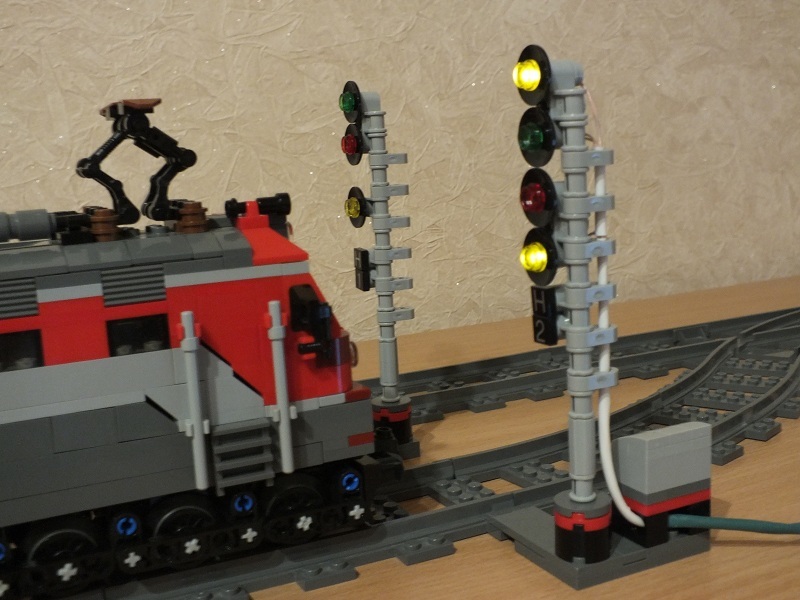

Возьмем к примеру состав на фото:
диаметр стойки светофора:
- равен ширине и высоте зеркала заднего вида
- чуть больше диаметра тифона на крыше
- чуть больше диаметра изоляторов на крыше локомотива
- равен диаметру фар...

На самом деле светофор надо сделать чуть выше и поставить рядом состав в масштабе 8, а лучше 10 штырьков
(масштаб 10шт=3м) и все встанет на свои места - диаметр стойки получится в пересчете равным 30 см - нормальный
такой столбик... Но у меня нет подвижного состава собранного из реальных кубиков шириной более 6 штырьков.
Был вариант локомотива шириной в 7 штырьков, но не прижился...
