Re: LEGO Power Functions (PF) FAQ (пока in english)

Сообщение ZED »

То, что дизайн ББ крайне неудачный - согласен на 1000%! Но задача именно в том, чтоб вписаться в его рамки.
Viper писал(а):У меня были подобные мысли. Вот только у нас в магазинах подходящего по размерам аккумулятора с нужным напряжением я не нашел. Так что если попадется - производителя и маркировку в студию.)
Я смотрел каталог литиевых батарей - он ОГРОМЕН. От мобильного размера да гигантов.
Короче как будет время - обязательно займусь этим вопросом.
Аватара пользователя
Viper
Сообщения: 769
Зарегистрирован: Ср окт 03, 2007 6:31 am
Контактная информация:

Re: LEGO Power Functions (PF) FAQ (пока in english)

Сообщение Viper »

К вопросу о новых элементах PF в сием году. Помимо "технических" световых элементов, подрубающихся к батарейным блокам будет световой кирпич. :mrgreen: Батарейка, я так полагаю, внутри, как и у рычащего кирпича из Monster Dino.
Аватара пользователя
Serg
Сообщения: 1253
Зарегистрирован: Пт янв 11, 2008 5:09 pm

Re: LEGO Power Functions (PF) FAQ (пока in english)

Сообщение Serg »

Ещё один динозавр из "креатор". Прекрасно, дино 2010 воскрешается!!! :mrgreen:
Serg
Аватара пользователя
ZED

За 1 место в конкурсе За 2 место в конкурсе Участник Фестиваля DoubleBrick Участник НТС
Сообщения: 3360
Зарегистрирован: Пт дек 14, 2007 3:45 pm
Награды: 8
Контактная информация:

Re: LEGO Power Functions (PF) FAQ (пока in english)

Сообщение ZED »

Viper писал(а):К вопросу о новых элементах PF в сием году. Помимо "технических" световых элементов, подрубающихся к батарейным блокам будет световой кирпич. Батарейка, я так полагаю, внутри, как и у рычащего кирпича из Monster Dino.
Такой кирпичь уже был в [4894]. Просто его в категорию ПФ включили.
Аватара пользователя
Shurik

Участник Фестиваля DoubleBrick Участник НТС
Администратор
Сообщения: 2994
Зарегистрирован: Вс мар 02, 2008 6:17 pm
Награды: 2
Контактная информация:

Re: LEGO Power Functions (PF) FAQ (пока in english)

Сообщение Shurik »

ZED писал(а):Такой кирпичь уже был в [4894]. Просто его в категорию ПФ включили.
А разве не такие же кирпичи стоят в самых первых роботах Экзо-Форс?
Когда ни будь я соберу деревянного меха, специально для тебя Шурик. :wink: FrostNova
Аватара пользователя
Viper
Сообщения: 769
Зарегистрирован: Ср окт 03, 2007 6:31 am
Контактная информация:

Re: LEGO Power Functions (PF) FAQ (пока in english)

Сообщение Viper »

ZED писал(а):Такой кирпичь уже был в [4894]. Просто его в категорию ПФ включили.
TLC теперь понта ради будет Power Functions лепить везде где только можно. :mrgreen: Чего стоит только [4995].
Аватара пользователя
BatonMedved

За 1 место в конкурсе
Сообщения: 1822
Зарегистрирован: Пн янв 28, 2008 9:30 pm
Награды: 1

Re: LEGO Power Functions (PF) FAQ (пока in english)

Сообщение BatonMedved »

Вот меня терзает смал проблем - сказано что есть переключатель меняющий полярность на ПФ, для изменения направления вращения.

А их там 2 - один на ПУЛЬТЕ(2 положения) и один на ББ(3 положения,из которых 1 - стоп).

И что же они оба контролируют направление? Или делают попеременно это (как 2 выключателя света - один нажал включил,другим выключил - при этом можно менять положение вкл\выкл) ? Зачем тогда их два - может для расширения возможностей выбора направлений?
Дипломированный специалист теперь, прошу заметить.
Аватара пользователя
ZED

За 1 место в конкурсе За 2 место в конкурсе Участник Фестиваля DoubleBrick Участник НТС
Сообщения: 3360
Зарегистрирован: Пт дек 14, 2007 3:45 pm
Награды: 8
Контактная информация:

Re: LEGO Power Functions (PF) FAQ (пока in english)

Сообщение ZED »

BatonMedved писал(а):И что же они оба контролируют направление? Или делают попеременно это (как 2 выключателя света - один нажал включил,другим выключил - при этом можно менять положение вкл\выкл) ? Зачем тогда их два - может для расширения возможностей выбора направлений?
Тот, который на ББ, с подсоедененным ИК-блоком не влияет на направление движения.
Аватара пользователя
Viper
Сообщения: 769
Зарегистрирован: Ср окт 03, 2007 6:31 am
Контактная информация:

Re: LEGO Power Functions (PF) FAQ (пока in english)

Сообщение Viper »

Да, верно. Надо бы это туда дописать.

2 BatonMedved
Моторы ведь можно подсоединять непосредственно к батарейному блоку. Тогда его переключатель и пригождается.
Аватара пользователя
Palmman
Сообщения: 9
Зарегистрирован: Вс ноя 12, 2006 3:06 pm
Контактная информация:

Re: LEGO Power Functions (PF) FAQ (пока in english)

Сообщение Palmman »

Пытаюсь обобщить информацию об «LEGO Power Functions (PF)».

Детали:
Батарейный блок 8881: содержит 6 АА источника питания, систему защиты от перегрузок, может питать 2 XL-двигателя или 4 M-двигателя.

XL-двигатель 8882.

M-двигатель 8883.

Инфракрасный приемник 8884. Имеет 4 дискретных(?) канала. Может работать по одной из 4-х частот.

Инфракрасный пульт дистанционного управления 8885. Имеет 4 канала. Позволяет управлять более чем 8 функциями(как?). Может работать по одной из 4-х частот. Дистанция работы до 10 метров. Содержит 3 AAA источника питания.

Переключатель полярности? bb339c01: Служит для смены вручную направления вращения двигателя?

Провод 8886.

Наборы:
Power Functions Motor Set - 8293. Содержит батарейный блок, M-двигатель, переключатель полярности, провод для подключения двигателя, несколько шестеренок, осей, кардан.

Motor Box 8287. Хитрый двигатель? 5292, источник питания 54950c01 со встроенным выключателем? , набор шестеренок, валов, и т.д.

Механизмы:
Линейный Актуатор 61927c01: механический? эмулятор пневматики.

Вопросы:
Кроме наборов 8293 и 8287 нет возможности приобрести другие вышеперечисленные устройства? Все приборетается только в составе других набюоров?
Какие еще существуют электрические устройства? Чем отличаются двигатели XL и M, мощностью? Доступна ли регулировка скорости вращения двигателей?
Аватара пользователя
Hor

Амбассадор
Основатель
Сообщения: 10106
Зарегистрирован: Ср ноя 03, 2004 5:18 am
Награды: 1
Контактная информация:

Re: LEGO Power Functions (PF) FAQ (пока in english)

Сообщение Hor »

Palmman писал(а):Motor Box 8287. Хитрый двигатель? 5292, источник питания 54950c01 со встроенным выключателем? , набор шестеренок, валов, и т.д.
Это не Power Functions.
Palmman писал(а):Кроме наборов 8293 и 8287 нет возможности приобрести другие вышеперечисленные устройства? Все приборетается только в составе других наборов?
M-мотор и батарея есть ещё в нескольких наборах. XL, пульт и приёмник - нигде. Они продаются отдельно на S@H (который не доступне в России).
Palmman писал(а):Какие еще существуют электрические устройства? Чем отличаются двигатели XL и M, мощностью? Доступна ли регулировка скорости вращения двигателей?
Разные шумовые и звоковые блоки. Отличаются мощностью, размерами, скоростью вращения в ненагруженном состоянии. Регулировка скорости доступна теоретически - IR приёмник может генерировать ШИМ, но нет штатных средств отдавать ему такие команды. Это возможно, наример, через NXT при помощи дополнительного IR передатчика.
Подпись
Аватара пользователя
Vidocq
Сообщения: 5827
Зарегистрирован: Ср апр 16, 2008 11:11 am
Контактная информация:

Re: LEGO Power Functions (PF) FAQ (пока in english)

Сообщение Vidocq »

Palmman писал(а):Инфракрасный приемник 8884. Имеет 4 дискретных(?) канала. Может работать по одной из 4-х частот.

Инфракрасный пульт дистанционного управления 8885. Имеет 4 канала. Позволяет управлять более чем 8 функциями(как?). Может работать по одной из 4-х частот.
Не частоты, а каналы.
Palmman писал(а):Позволяет управлять более чем 8 функциями(как?)
Два рычага. Четыре канала. Два умножить на четыре - восемь.
Palmman писал(а):Вопросы:
Какие еще существуют электрические устройства?
Не NXT?
Palmman писал(а):Вопросы:Чем отличаются двигатели XL и M, мощностью?
Скоростью вращения.
Palmman писал(а):Вопросы: Доступна ли регулировка скорости вращения двигателей?
Доступна. Но пока не реализована в пульте ду.
Аватара пользователя
Карлсон
Сообщения: 2418
Зарегистрирован: Чт дек 27, 2007 8:15 pm
Контактная информация:

Re: LEGO Power Functions (PF) FAQ (пока in english)

Сообщение Карлсон »

Несколько поправочек/уточнений.
Palmman писал(а):Батарейный блок 8881: может питать 2 XL-двигателя или 4 M-двигателя.
Не совсем так. ББ может питать любое количество элементов, но приходится учитывать расходы. Большое число элементов => больший расход электроэнергии в одну единицу времени работы => запасы электроэнергии кончаются раньше.
Если посмотреть на тот же 8275, то нетрудно установить использование в нём 2 XL-моторов и 2 M-моторов. Равноправность одного XL-двигателя некоему числу M-двигателей зависит от подаваемой на них нагрузки и может варьироваться. Однако общая суть примерно таковая.
Ещё одна интересная деталь: ИК-приёмник имеет возможность менять кол-во энергии, поставляемую энергию, в следствии уменьшая скорость и наоборот. Однако пульт пока не способен регулировать данный аспект и функция остаётся незадействованной. Однако есть много шансов, что LEGO выпустит новую вариацию пульта с учётом заранее вложенных функций в ИК-приёмник. К примеру, он может появиться во второй половине 2009 год, когда предположительно должна выйти новая серия электропоездов с использованием PF. Тогда ожидаются и другие новые элементы.
Теперь о пульте. Одновременно он может работать только на одном канале. Каждый канал даёт доступ к 2 функциям. Для доступа к функциям на другом канале надо переключить канал.
В добавок имеется и провод 8886 на 20 см и позволяет соединять систему PF с более старыми системами, такими как 9V. Он является эксклюзивным и продаётся только в Америки исключительно самой Компанией. Также в 2009 будет удлинитель для PF на 50 см в наборе, но он также эксклюзивен и продаётся только клиентам компании Vestas, выпускающей ветряки. Провод будет входить в состав набора 4999.
В добавок есть в продаже электролампочки.
Они встречаются в наборах 8297, 8293 и в уже упомянутом 4999. Актуатор имеется в наборах 8295 и 8294, последний в Россию также не поставляется. Обзоры этих наборов можно прочитать на нашем форуме. Здесь имеется дополнительная информация о линейном актуаторе и примеры его работы, устройства внутри.
Ресивер позволяет менять полярность и включать/выключать какие-либо приборы независимо от ББ или пульта.
XL отличается от M-мотора скоростью вращения и мощностью. Скорость в первом. если не ошибаюсь, 220об/мин с большой мощностью, чем во втором - 330 об/мин перепроверил, на самом деле 405 об/мин.

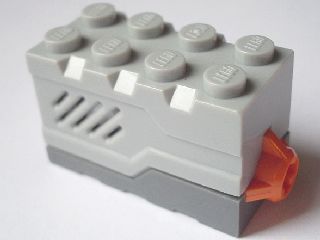

Также есть звуковой блока:
Рычание динозавра. Издаётся при нажатии на кнопку на блоке.
И маленький моторчик:
Срабатывает при нажатии на кнопку на блоке, рассчитан на малые нагрузки.

Всего наборов с PF, продающихся сейчас, немного:
8275 - ББ, 2 ИК-приёмника, пульт, по два ХL и M-моторов.
8293, 8297 - ББ, М-мотор, лампочки и Ресивер.
8294, 8295 - Линейный Актуатор.
4958 - пульт, ББ, XL-мотор, М-мотор, блок с рычанием.
4995 - маленький моторчик.

В первой половине 2009 ещё появится следующий набор:
8264 - Линейный Актуатор, ББ, М-мотор.

P.S.: пока писал своё сообщение, все уже всё понемножку ответили :mrgreen:
Последний раз редактировалось Карлсон Вт ноя 18, 2008 6:10 pm, всего редактировалось 2 раза.
Аватара пользователя
Palmman
Сообщения: 9
Зарегистрирован: Вс ноя 12, 2006 3:06 pm
Контактная информация:

Re: LEGO Power Functions (PF) FAQ (пока in english)

Сообщение Palmman »

Vidocq писал(а):
Palmman писал(а):Инфракрасный пульт дистанционного управления 8885. Имеет 4 канала. Позволяет управлять более чем 8 функциями(как?). Может работать по одной из 4-х частот.
Не частоты, а каналы.
4 частоты, что бы можно было использовать 4 передатчика в одном помещении. А канаты "идут" по выбранной частоте.
Vidocq писал(а):
Palmman писал(а):Позволяет управлять более чем 8 функциями(как?)
Два рычага. Четыре канала. Два умножить на четыре - восемь.
Маркетигновый ход. Умножение котлет на фазы луны :(
Vidocq писал(а):
Palmman писал(а):Вопросы:
Какие еще существуют электрические устройства?
Не NXT?
Да. Пикалки, фонарики. Как они управляются?
Vidocq писал(а):
Palmman писал(а):Вопросы: Доступна ли регулировка скорости вращения двигателей?
Доступна. Но пока не реализована в пульте ду.
Т.е. почитать PDF и попробовать запользовать обычный пропорциональный пулт? Ожидается в следующем году пропорциональный lego-пульт?
Аватара пользователя
Hor

Амбассадор
Основатель
Сообщения: 10106
Зарегистрирован: Ср ноя 03, 2004 5:18 am
Награды: 1
Контактная информация:

Re: LEGO Power Functions (PF) FAQ (пока in english)

Сообщение Hor »

Vidocq писал(а):
Palmman писал(а):Позволяет управлять более чем 8 функциями(как?)
Два рычага. Четыре канала. Два умножить на четыре - восемь.
Это не верно.

Команды, отсылаемые в IR, грубо говоря, состоят из 4 бит. То есть всего 16 вариантов команд. На самом деле не все возможны, протокол нетривиальный. Подробнее в его описании протокола:

http://www.philohome.com/pf/LEGO_Power_Functions_RC.pdf
